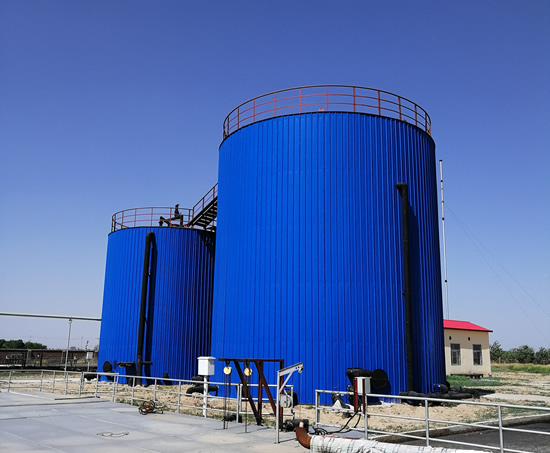

UASB厌氧反应器

文章出处: 发布时间:2020-12-18 16:03人气:

设备简介:

 IC 厌氧反应器是一种内循环反应器,是第三代厌氧反应器的典型代表。与前二代厌氧器相比、它具有占地面积少、容积负荷量高,布水均匀,抗冲击能力 强、性能更稳定、操作简单的多种特点。例如,当COD为10000-15000mg/l时的浓度有机废水,第二代USCB反应器一般容积负荷为 5-8kgCODm3.d, 第三代IC厌氧反应器容积负荷可达到10-18kgCODm3.d, 与第二代厌氧罐相比、IC具有以下特点:
1.具有的容器负荷率;
2.占地面积小、节省基地投资;
3.抗冲击负荷能力强;
4.出水稳定性好;

工作原理:

       IC 反应器构造的特点是具有的径比,一般可达4-8米,反应器的高度达到20m左右。整个反应器由第一厌氧反应室和第二厌氧反应室叠加而成。每个厌氧反应 室的顶部各设一个气、固、液三相分离器。第一级三相分离器主要分离沼气和水,第二级三相分离器主要分离污泥和水,进水和回流污泥在第一厌氧反应室进行混  合。第一反应室有很大的去除有机能力,进入第二厌氧反应室的废水可继续进行处理,去除废水中的剩余有机物,提高出水水质。

应用特点:

 ◇COD负荷(8-15 kg CODcr/m3/d)
 ◇结构紧凑,节省占地面积 ◇借沼气内能提升实现内循环,不必外加动力
 ◇抗冲击负荷能力
 ◇具有缓冲pH的能力
 ◇出水稳定性
 ◇可靠性
 ◇基建投资低

IC处理技术应用现状及发展前景:

        IC 处理技术从问世以来已成功应用于土豆加工、菊苣加工、啤酒、柠檬酸和造纸等废水处理中。应用IC反应器处理土豆加工废水,容积负荷(以 COD计)高达35~50kg/(m3·d),停留时间4~6 h[9];而处理同类废水的UASB反应器容积负荷仅有10~15  kg/(m3·d),停留时间长达十几到几十个小时[3]。
      在啤酒废水处理工艺中,IC技术应用得广,目前我国已有3家啤酒厂引进了此工艺。从运行结果看,IC工艺容积负荷(以COD计)可达15~30 kg/(m3·d),停留时间2~4.2 h,COD去除率ηCOD>75%[9];而UASB反应器容积负荷仅有4~7  kg/(m3·d),停留时间近10 h[3]。



      对于处理浓度密和盐度密的有机废水,IC反应器也有成功的经验。一家菊苣加工厂的废水,COD约 7900mg/L,SO42-为250mg/L,Cl-为4200mg/L。采用22m高、1100m3容积的IC反应器,容积负荷(以COD计)达31 kg/(m3·d),ηCOD>80%,平均停留时间仅6.1 h[9]。
      无锡罗氏中亚柠檬有限公司的IC厌氧处理系统自运行以来一直都很稳定,进水COD一般在8000mg/L以上,pH5.0左右,容积  负荷(以COD计)可达30 kg/(m3·d),出水COD基本在2000mg/L以下,且每千克COD产沼气0.42m3[10]。1996年IC反应器应用于纸浆造纸行业, 并迅速获得客户欢迎,全世界造纸行业已建造IC反应器23个[11]。
     表1列出了IC反应器和UASB反应器处理典型废水的对照结果,从表中数据可以看出,IC反应器解决了UASB的不足,提高了反应器单位容积的处理容量。
 表1  IC反应器与UASB反应器处理相同废水的对比结果[1]


对比指标

反应器类型

IC

UASB

啤酒废水

土豆加工废水

啤酒废水

土豆加工废水

反应器体积(m3)

6×162

100

1400

2×1700

反应器高度(m)

20

15

6.4

5.5

水力停留时间(h)

2.1

4.0

6

30

容积负荷kg/(m3·d)

24

48

6.8

10

进水COD(mg/L)

2000

6000~8000

1700

12000

ηCOD(%)

80

85

80

95
